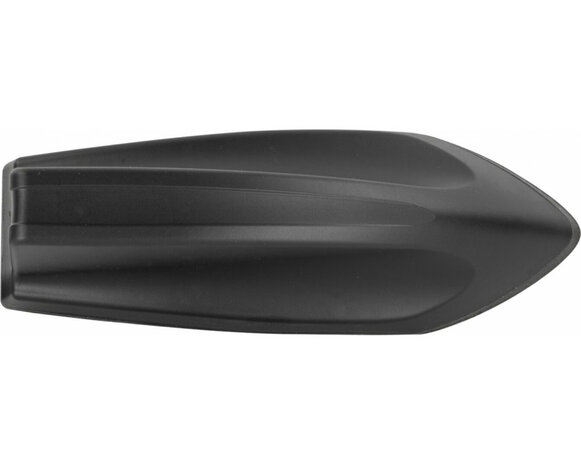

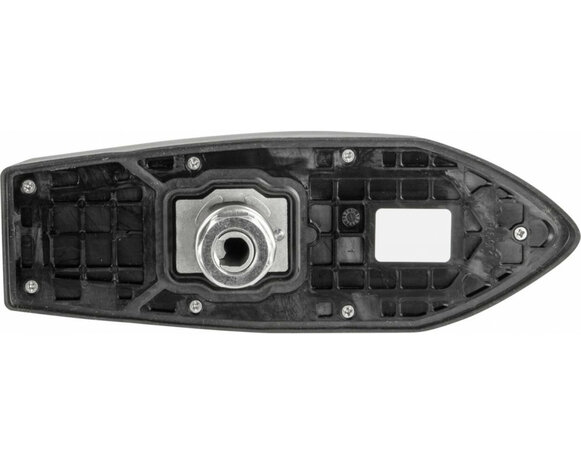

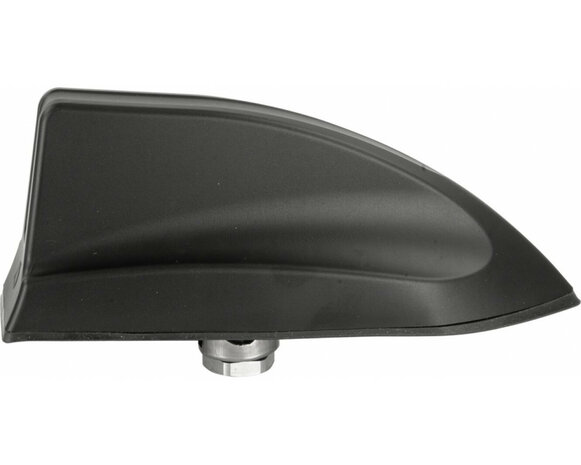

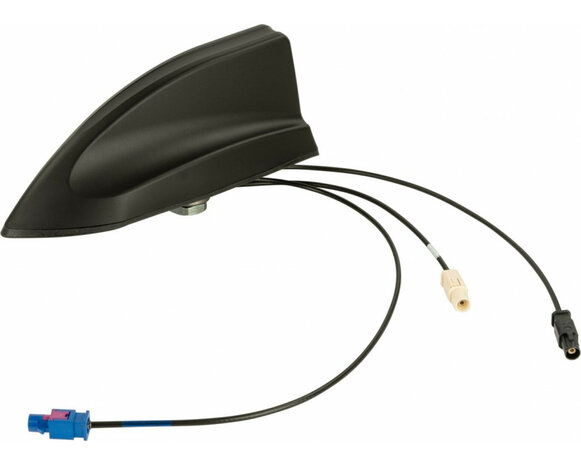

Calearo AM / FM DAB / DAB + GNSS (GPS / GLONASS) Shark III
Dakantenne AM/FM DAB+ GNSS (GPS/GLONASS/Galileo/Navstar)
Calearo

Type: Shark III
Ontvangstmodi:
AM/FM
DAB+
GNNS

Installatie:
Installatieplaats: Achterdak
Boring rond: 17 mm - 23 mm max.
Aandraaimoment: 7 nm +/- 10%

Afmetingen
Antennevoet: L = 117 mm / B = 76 mm / H = 62 mm

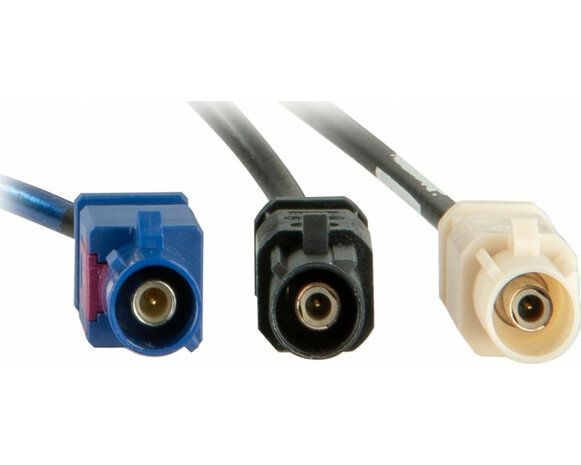

Aansluiting:
AM/FM: Fakra B(m) wit RG174 / L=210 mm
DAB+: Fakra A(m) zwart RG174 / L=310 mm
GNSS: Fakra C(m) blauw RG174 / L=410 mm

Frequentiebereik:
AM: 525 kHz - 1710 kHz
FM: 87,5 MHz - 108 MHz
DAB+: 174 MHz - 240 MHz
GNSS: 1559 MHz - 1065 MHz

Versterking:
AM/FM: 0 dbi
DAB+: 6dBi
GNSS: 28dBi

Voeding:
AM/FM: +12V fantoomvoeding
DAB+: +12V fantoomvoeding
GNNS: +3V - +5V fantoomvoeding

Stroomverbruik:
AM/FM: 63 mA max
DAB+: 40 mA max
GNSS: 31 mA max
Impedantie:
AM/FM: 50 Ohm
DAB+: 50 Ohm
GNSS: 50 Ohm
LTE: 50 Ohm

Verhouding staande golven:
FM: <2:1
DAB+: <3:1
GNSS: 1.7:1
Ruisgetal:
FM: 2,8 db
DAB+: 2,4 db
GNSS: 1,45 db

Polarisatie:
FM: Lineair-Verticaal
DAB+: Lineair-Verticaal
GNSS: Cirkelvormig (RHCP)
Optioneel:
AM/FM:
Antennekabel verlenging Fakra(f)>Fakra(f) 500cm ROKA: 1526-500-1
Antenne-adapter Fakra(m)>DIN(m) 12V Phantom LEONI: 1524-03-1
Antenne-adapter Fakra(m) > ISO(m) 12V Phantom: 1524-04
DAB/DAB+:
Antennekabel verlenging Fakra(f)>Fakra(f) 500cm ROKA: 1526-500-1
Antenne adapter Fakra(m) > SMB(f) 90° 20cm: 1502-54
Antenne adapter SMB(m) > SMA(m): 1502-29
GNSS:
Antennekabel verlenging Fakra(f)>Fakra(f) 500cm ROKA: 1526-500-1
Adapter antenne Fakra C(m)>GT16(f) Pioneer LEONI/ROKA: 1502-62-1
Adapter voor antenne Fakra C(m)>GT5-1S-HU(f) LEONI/ROKA: 1502-61-1

Geschikt voor:
AM
FM
DAB DAB+
Universeel Diverse modellen Diverse jaren
